鹽霧試驗(yàn)要求與判定方法

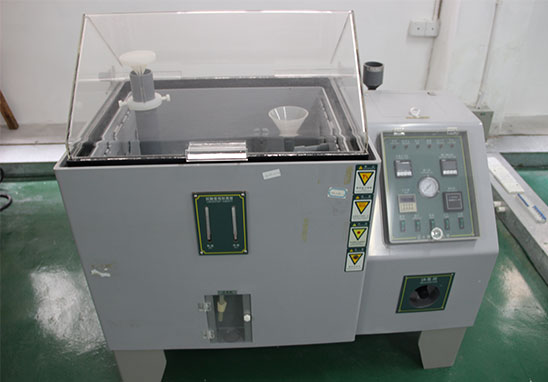

鹽霧測(cè)試的目的

熱浸鍍鋅螺絲鹽霧測(cè)試的目的主要是為了檢測(cè)電鍍零件表面的抗腐蝕能力。

絲鹽霧測(cè)試方式

鍍鋅緊固件依照產(chǎn)品的使用要求及鍍層特點(diǎn)，其鹽霧試驗(yàn)主要?jiǎng)澐譃閮深?lèi)：

1. 客戶(hù)有明確鹽霧測(cè)試要求，提出測(cè)試條件，按照客戶(hù)測(cè)試要求進(jìn)行試驗(yàn)。一般這種情況是對(duì)緊固件防腐性能要求較高的用戶(hù)。

2. 客戶(hù)無(wú)明確測(cè)試要求，根據(jù)零件采購(gòu)商使用條件尋找相應(yīng)標(biāo)準(zhǔn)。一般情況下當(dāng)鍍層有打底時(shí)，一般按48小時(shí)進(jìn)行鹽霧測(cè)試；當(dāng)鍍層無(wú)打底時(shí)，一般按24小時(shí)進(jìn)行鹽霧測(cè)試。依據(jù)標(biāo)準(zhǔn)GB 2423.17，熱浸鍍鋅螺絲的鹽霧試驗(yàn)時(shí)間建議做96小時(shí)以上。 熱鍍鋅螺絲鹽霧測(cè)試同時(shí)也可以參考產(chǎn)品應(yīng)用行業(yè)，例如應(yīng)用于光伏行業(yè)還要參照標(biāo)準(zhǔn)GB/T 18912-2002。

鹽霧測(cè)試判定方法

熱浸鍍鋅螺絲鹽霧測(cè)試后表面觀察，測(cè)試結(jié)果應(yīng)符合以下要求：

1. 表面總體銹蝕面積不得大于零件總面積的2～3%。

2. 螺絲表面色澤無(wú)明顯變化。

3. 表面銹蝕小于1mm2的占零件總面積的比例應(yīng)小于10%。

4. 小于2*2mm2的銹蝕斑點(diǎn)在20*20mm2范圍內(nèi)分布數(shù)少于3點(diǎn)。

5. 螺絲螺紋邊的銹蝕斑點(diǎn)單個(gè)面積不得大于4*4mm2。數(shù)量應(yīng)少于2～4點(diǎn)（視螺絲大小而定）。

6. 大小在2*2mm2，3*3mm2之間的銹蝕點(diǎn)在30*30mm2內(nèi)分布數(shù)要少于等于兩處。螺紋部分的要求可略放寬，但對(duì)總體要求應(yīng)無(wú)明顯影響。
